Полностью автоматическая горизонтальная ЧПУ машина для сварки и очистки 4 углов из ПВХ
категория:
Tel:
E-mail:
Описание продукта
Основные компоненты и конфигурация
No.
|
Наименование деталей
|
Бренд
|
1
|
Низковольтное электрооборудование |
Siemens, Германия |
2
|
ПЛК |
Siemens , Германия
|
3
|
Сервомотор и привод |
Siemens, Германия
|
4
|
Кнопка |
Schneider, Франция |
5
|
Бесконтактный выключатель |
Schneider, Франция |
6
|
Реле |
Panasonic, Япония |
7
|
Воздушная трубка (ПУ трубка)
|
Morita, Япония |
8
|
Инвертор
|
Тайвань, Delta |
9
|
Цилиндр |
Тайвань·AirTAC/Совместное предприятие Китай-Италия··Yiri |
10
|
Соленоидный клапан |
Тайвань·AirTAC |
11
|
Масло-водоотделитель (фильтр) |
Тайвань·AirTAC |
12
|
Шариковый винт |
Тайвань ·PMI
|
13
|
Линейная направляющая
|
Тайвань ·PMI/HIWIN
|
14
|
Прибор контроля температуры |
Гонконг·Yudian |
15
|
Шпиндель |
Шэньчжэнь · Shenyi
|
Основные технические параметры
№ |
Наименование |
Параметры |
1
|
Напряжение
|
AC380V/50Гц Трёхфазная четырёхпроводная сеть |
2
|
Рабочее давление
|
0.6 ～ 0.8МПа |
3
|
Расход воздуха
|
100л/мин |
4
|
Рабочая среда
|
ЧПУ контроллер ： -5℃ ～ 60℃
ЖК-экран ： 0℃ ～ 60℃
Пневматические компоненты ： -5℃ ～ 70℃
|
5
|
Общая мощность
|
Общая мощность ： 15кВт Мощность шпиндельного мотора ： 0.75кВт×3 Мощность транспортного мотора ： 0.37кВт×3
Сварочный блок ： 1кВт×1+0.75кВт×2 Блок очистки углов ： 1кВт×2+0.4кВт×1 Мощность нагревательной пластины ： 1.5кВт×4 （ AC220V ）
|
6
|
Скорость шпинделя дискового фрезера |
0 ～ 12000r/min （ Частотное управление ）
|
7
|
Скорость шпинделя концевой фрезы |
0 ～ 24000r/min （ Частотное управление ）
|
8
|
Спецификация углового сверла и фрезы
|
∮6×∮7×80 (диаметр × хвостовик диаметр × длина) |
9
|
Спецификация концевой фрезы
|
∮6×∮7×100 (диаметр × хвостовик диаметр × длина) |
10
|
Высота сварки
|
30 ～ 130мм |
11
|
Ширина сварки
|
30 ～ 120мм |
12
|
Точность сварки
|
Длина 、 Ширина ≤2mm； диагональ ≤ 2.5мм
|
13
|
Диапазон сварки
|
40 0×4 50mm ～ 2400× 3000мм |
14
|
Ширина очистки
|
20 ～ 120mm
|
15
|
Высота очистки
|
30 ～ 130мм
|
16
|
Габаритные размеры (Д × Ш × В) |
Около 1 4 500×5500× 20 00мм Сварочный блок ： 3700мм Блок очистки углов ： 3000мм Транспортный блок: 3000мм+2500мм |
17
|
Вес |
Общий вес ： 4000кг Сварочный блок ： 2600 кг Блок очистки углов ： 800 кг Транспортировочный блок ： 300 кг + 130 кг |

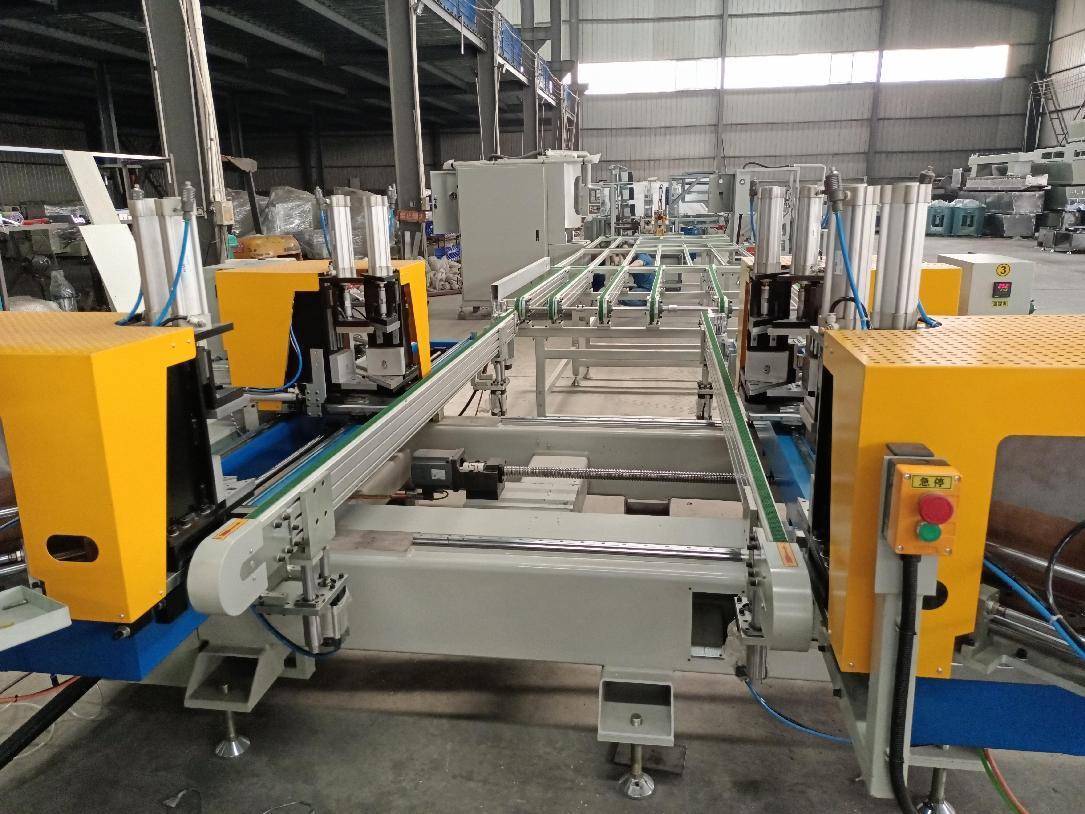

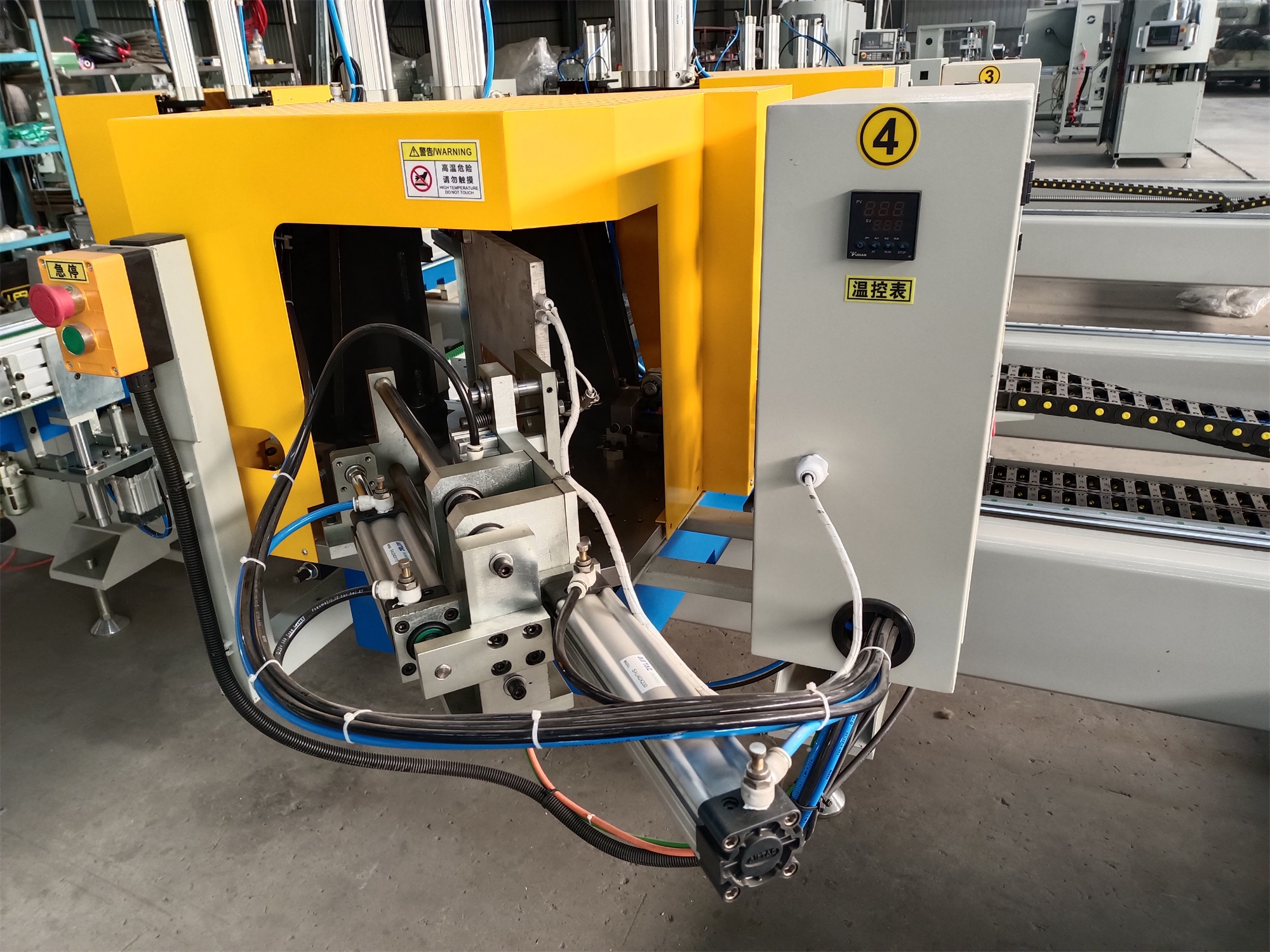

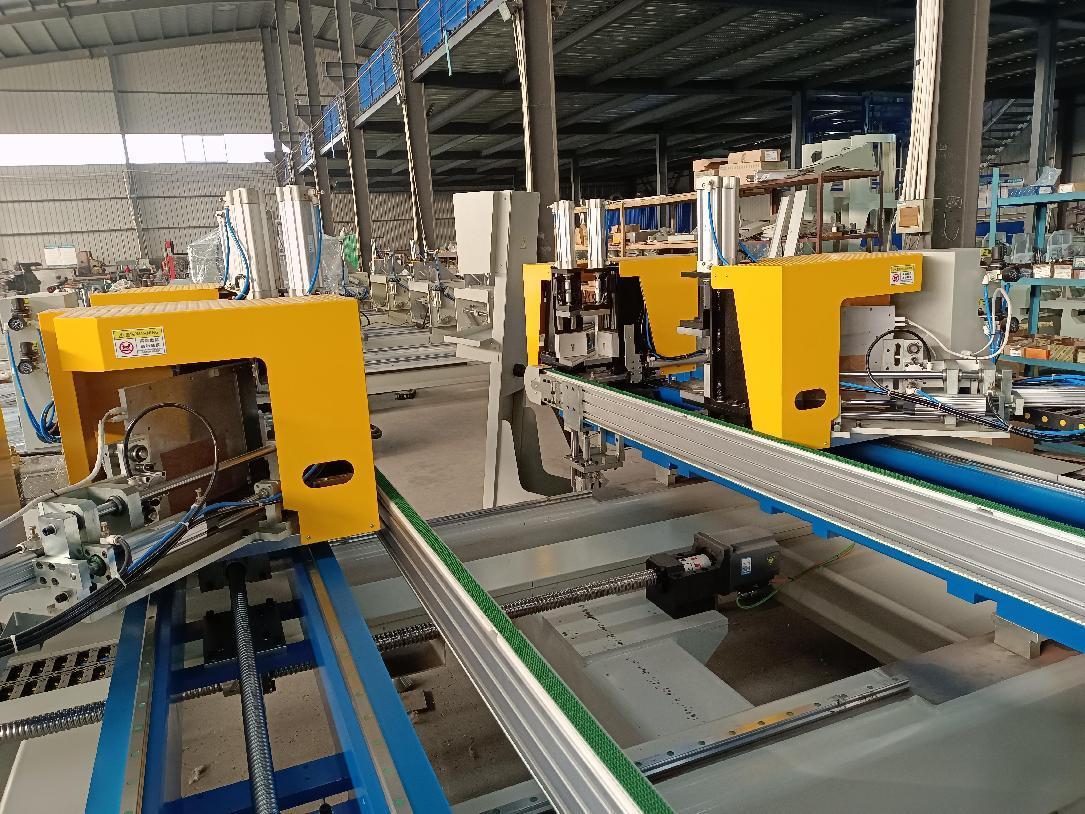

Больше фотографий машины

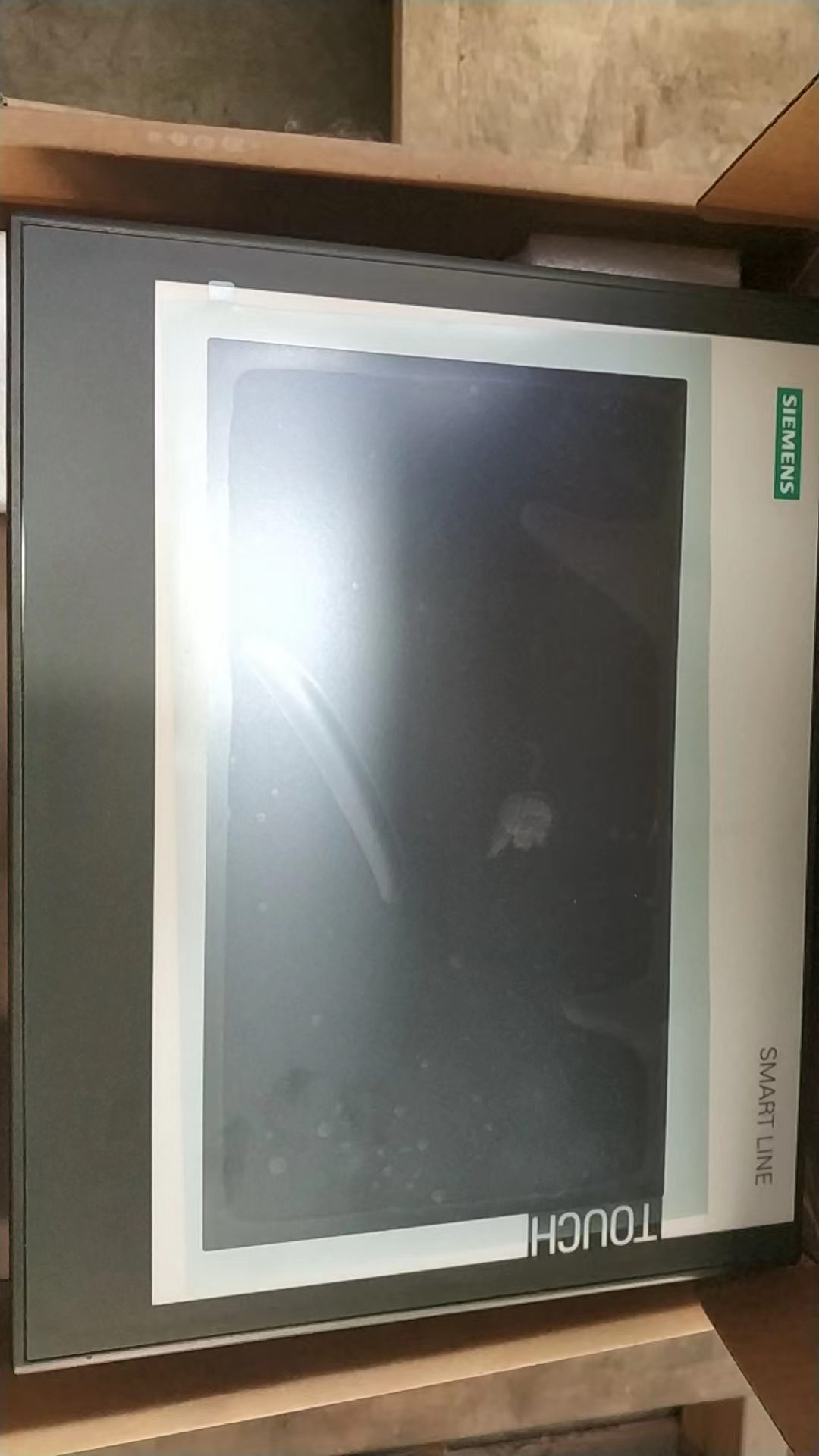

Обновленный новый контроллер
Особенности машины для окон из ПВХ
1. Используется для автоматического выполнения сварки и очистки рамы или створки, состоит из сварочного блока, транспортного блока, манипулятора и блока очистки углов и т.д.
2. Сварка двойных слоев для 2 единиц одновременно.
3. Очистка с 4 головками, автоматическая передача окна и очистка 2 углов одновременно.
4. Импортированная компьютерная система управления с высокой надежностью.
5. Производственная способность основных блоков согласована друг с другом.
6. Автоматическое программирование и выбор программ обработки.
7. Применяется для производства высококачественных и массовых окон.
8. Функции бесшовной и не бесшовной сварки.
9. Автоматическая сварка и подача на очистку, автоматическая очистка и автоматическая подача наружу.

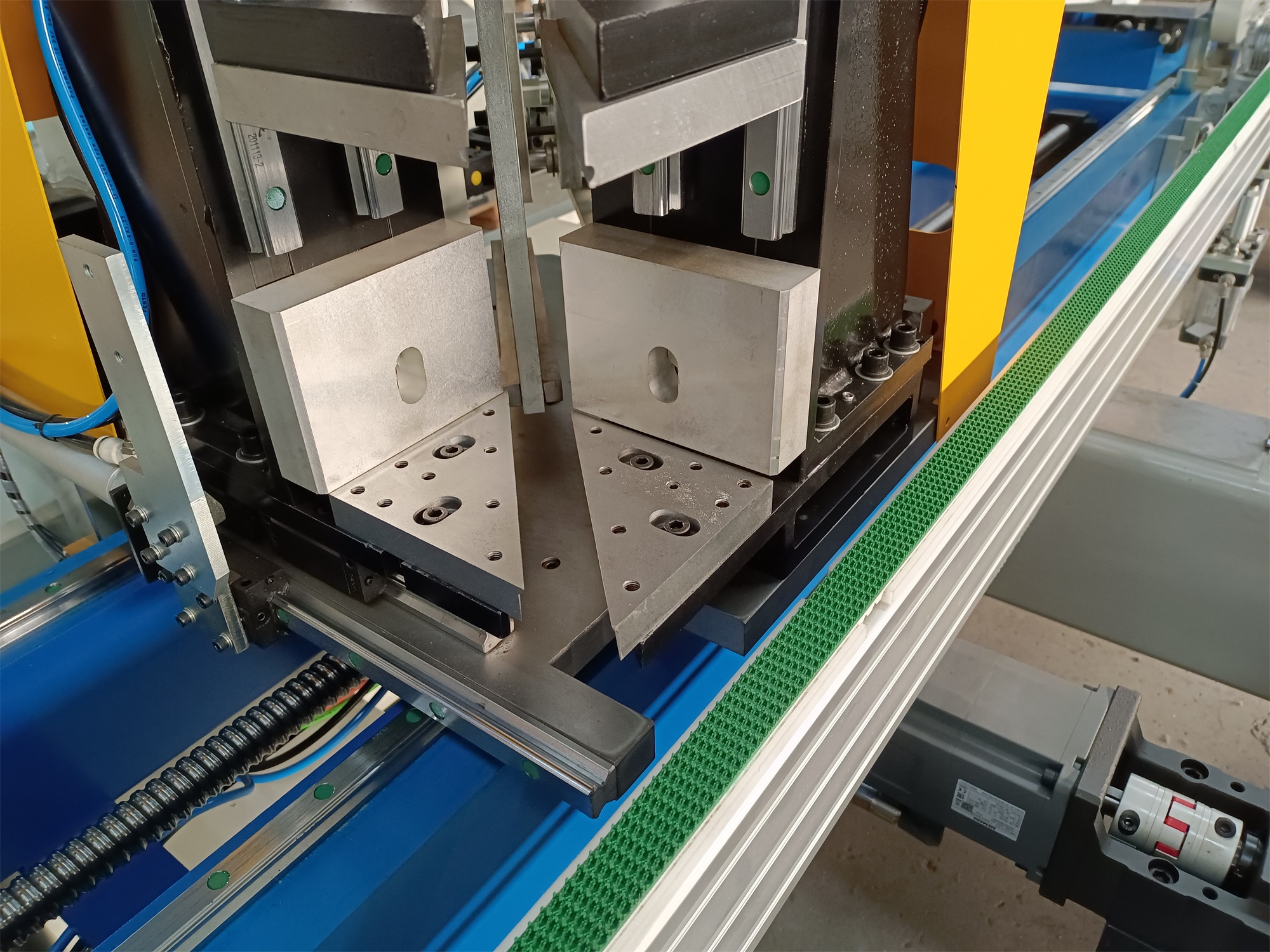

Сварочный блок
1. Горизонтальное расположение конструкции для стабильной работы.
2. Импортированная компьютерная система привода обеспечивает высокую стабильность.
3. Доступна компенсация ошибки размера и высокая точность.
4. Специальная система позиционирования и устройство фиксации обеспечивают точность размеров.
5. Усиление сварки углов и достижение хорошего эффекта очистки углов.
6. Поддержка с правильной конструкцией обеспечивает стабильную работу.
7. Автоматическое устройство для выгрузки профиля.
8. Двойные слои для 2 единиц одновременно.

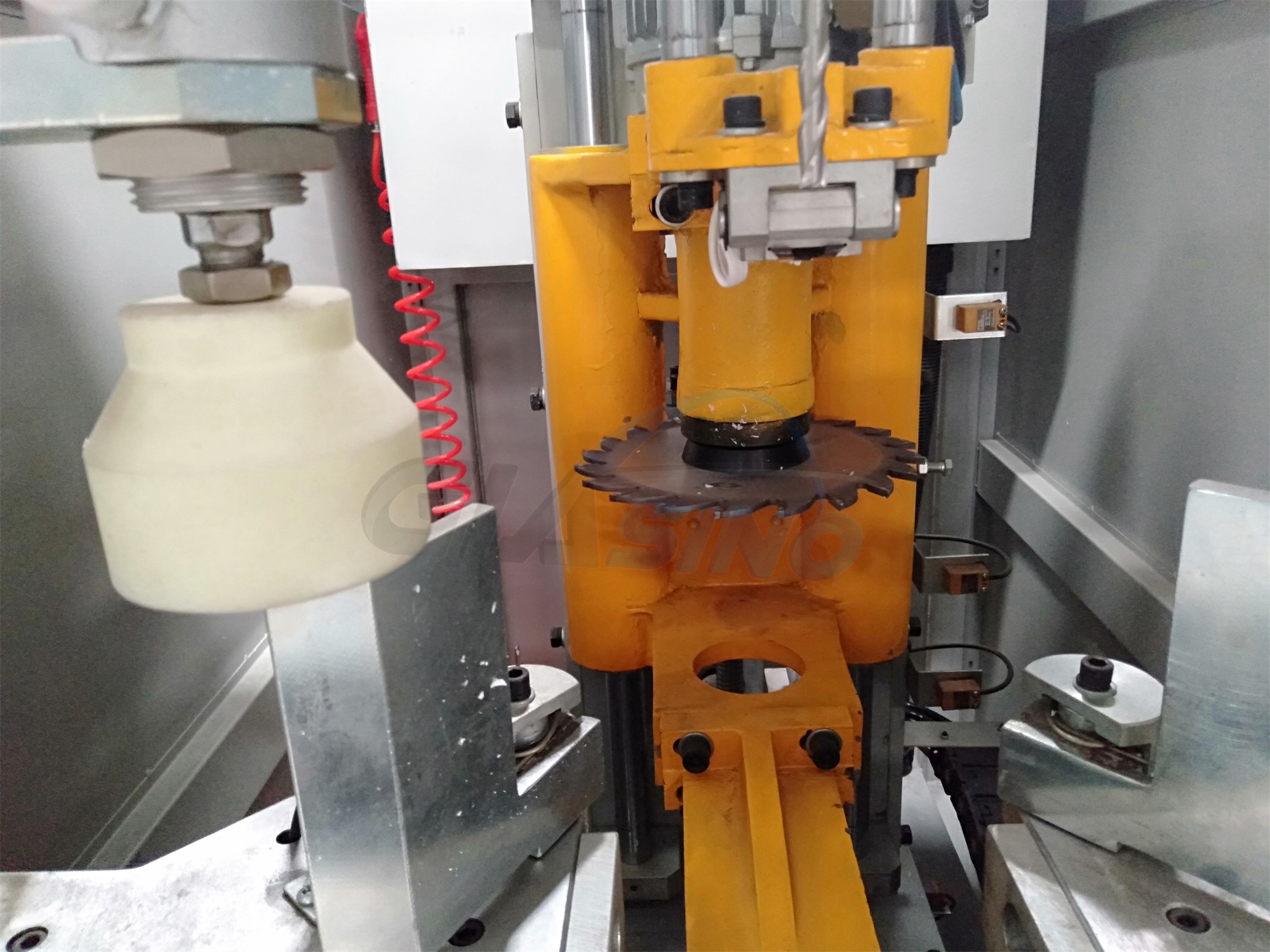

Очистительный блок
1. Восемь групп различных резцов обеспечивают очистку сварных углов.
2. Высокая производительность благодаря использованию четырехосевой серводвигательной системы.
3. Импортированная компьютерная система и система привода обеспечивают высокую надежность.
4. Резцы без необходимости замены могут обработать более ста профилей.
5. Возможна компенсация ошибки между дугой и прямой линией, обеспечивается хороший внешний вид очистки.
6. Очистка 4 головками.

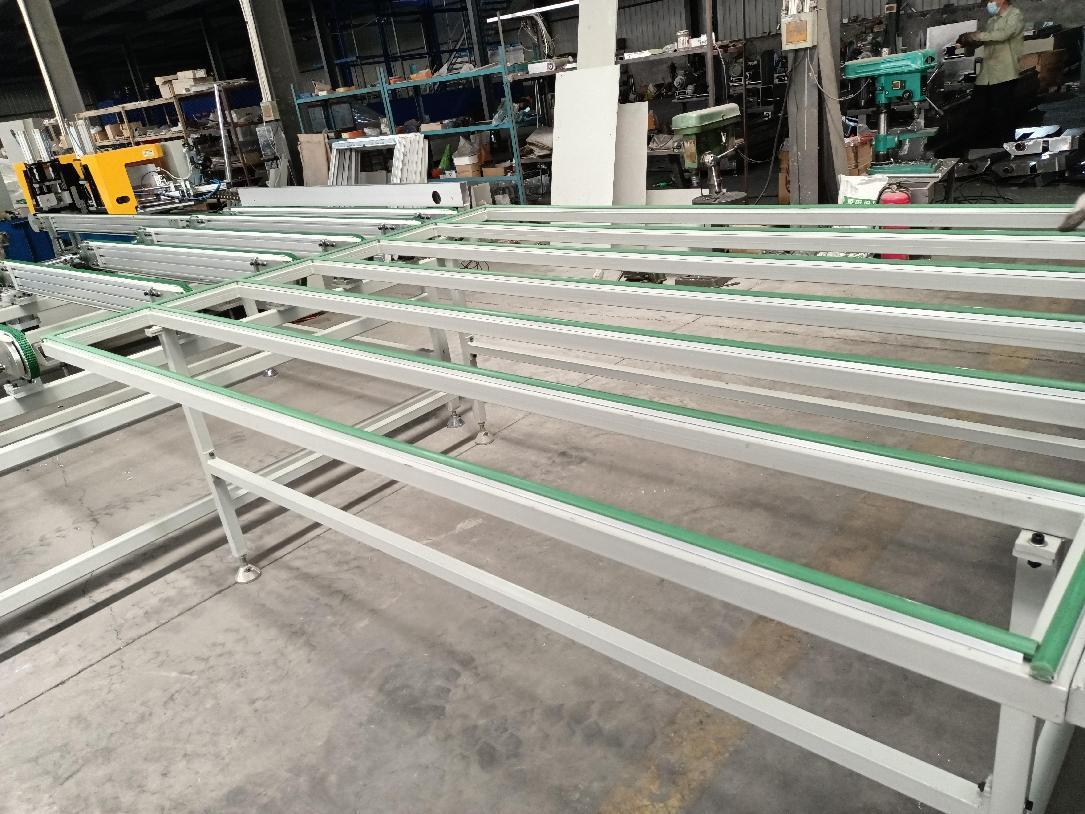

Транспортировочный блок и манипулятор
1. Транспортировочный блок: используется для автоматической транспортировки рамы или створки после сварки.
2. Манипулятор: используется для перемещения рамы или створки в точное положение.
3. При транспортировке не требуется рабочая сила. .
Упаковка и доставка
1. Покрытие пластиковой стрейч-пленкой;
2. Упаковка на стальной поддоне и в фанерном ящике;
3. LCL или FCL морским транспортом;
